KIM THU SÉT INGESCO - TÂY BAN NHA

KIM THU SÉT INGESCO - TÂY BAN NHA

Mô tả sản phẩm

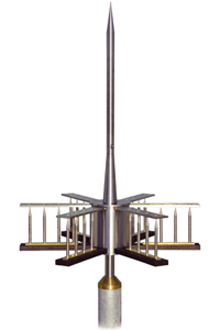

KIM THU SÉT INGESCO 6.3

MODEL : PDC 6.3

HÃNG SẢN XUẤT : INGESCO

XUẤT XỨ : TÂY BAN NHA

BÁN KÍNH BẢO VỆ CẤP 3 : 106 MÉT

THỜI GIAN BẢO HÀNH : 12 THÁNG

KIM THU SÉT PHÓNG TIA TIÊN ĐẠO THẾ HỆ MỚI

Kim thu sét INGESCO xuất hiện trên thị trường từ năm 1984, là kết quả của việc nghiên cứu được tiến hảnh bởi các chuyên gia chuyên ngành và thực hiện tại các phòng thí nghiệm của chính phủ. Tính năng đặc biệt của kim thu sét ingesco( INGESCO AIR TERMINAL) là tạo một lượng điện tích có hướng và có cường độ mạnh sớm hơn so với các hệ thống thong thường.

KIM THU SÉT INGESCO HOẠT ĐỘNG NHƯ THẾ NÀO ?

Hiện tượng tự nhiên khi các đám mây mang điện tích tới hình thành các đường dẫn sét về phía mặt đất. Đầu kim thu sét ingesco tạo nên một sự sai biệt về điện thế giữa đầu kim và đám mây, từ đó tạo ra một đường dẫn tia tiên đạo phát xạ sớm từ đám mây và hướng thẳng trực tiếp và đầu kim ingesco mà không đánh vào các vùng khác.

MỨC ĐỘ BẢO VỆ CỦA KIM THU SÉT INGESCO

Kim thu sét ingesco được kiểm định, thử nghiệm đánh giá theo các tiêu chuẩn:

- UNE 21.185

- UNE 21.186

- R.E.B.T

- NFC-17 102

- NF C-17 102 1024-1 CEI

- EN50.164

- EN62.305

- IEC 1312

- IEC 1083.1

- EN 50.164 -1(TEST N/H )

- RP 58.01 AENOR 24/01/00

CHẤT LƯỢNG KIM THU SÉT ĐƯỢC THỂ HIỆN QUA:

- 100% hiệu quả trong việc phóng điện tích dẫn sét.

- Kim thu sét không có thiết bị điện tử đảm bảo tuổi thọ lâu bền.

- các đặc điểm kỹ thuật vẫn được duy trì, không bị ảnh hưởng sau mỗi lần sét đánh.

- không cần nguồn cung cấp ngoài.

- đảm bảo hoạt động hiệu quả sau mỗi lần sét đánh.

- không cần sự bảo trì đặc biệt nào.

TIÊU CHUẨN PHÁP NF C 17 102  VÙNG BÁN KÍNH BẢO VỆ CỦA KIM THU SÉT INGESCO

- Bán kính bảo vệ của kim thu sét phát tia tiên đạo ( E.S.E ) phụ thuộc vào độ cao

( h ) của kim so với mặt phẳng cần được bảo vệ.

-

- với h< 5m dùng phương pháp đồ thị theo mục 2.2.3.3.a.b và c của tiêu chuẩn NF C 17 – 102

- Rp : bán kính bảo vệ của kim

- h : độ cao của đầu kim thu sét E.S.E với mặt phẳng ngang cần bảo vệ .

- D : biểu thị cấp độ bảo vệ của kim ( I , II , III) xác định nguy cơ có vùng sét đánh ( tương ứng với độ lớn 20.40 và 60m)

- ∆       :  L = V. ∆T

- ∆    L : độ dài tiên đạo do đầu kim E.S.E phát ra được tính bằng mét ( m )

- ∆   T : thời gian phát tia  tiên đạo sớm của kim thu sét do đầu kim E.S.E phát ra được tính bằng micro giây ( s )

- V : vận tốc lan truyền cua tia tiên đạo trong khí quyển và được tính bằng mét trên micro giây  ( m/s )

- Giá trị của V được tính toán đo đạc theo thực nghiệm và được nêu trong chuẩn NFC 17 – 102

Cấp độ bảo vệ ( m )

chiều cao kim thu sét h ( m)

Bán kính bảo vệ Rp ( m ) của INGESCO

PDC 2.1

PDC 3.1

PDC3.3

PDC 4.3

PDC5.3

PDC 6.3

Cấp I D = 20m

5m

15m

35m

45m

54m

63m

74m

Cấp II D = 45m

5m

32m

54m

65m

74m

84m

95m

Cấp III D = 60m

5m

41m

63m

75m

85m

95m

106m



Cấp độ bảo vệ ( m )

chiều cao kim thu sét h ( m)

Bán kính bảo vệ Rp ( m ) của INGESCO

PDC - E15

PDC – E30

PDC - E45

PDC - E60

Cấp I D = 20m

5m

35m

50m

65m

75m

Cấp II D = 45m

5m

60m

75m

90m

100m

Cấp III D = 60m

5m

75m

80m

100m

120m

TIÊU CHUẨN QUAN TRỌNG

- Kim thu sét INGESCO ( Splain ) được thử nghiệm và kiểm định ở dòng sét lên tới 200KA đáp ứng cao với dòng sét tại Việt Nam thường xuyên ở mức 100KA.

- Kim thu sét INGESCO thương hiệu chất lượng cao trên thế giới được kiểm tra và công nhận bởi các phòng thí nghiệm danh tiếng trên thế giới như :  BET (Đức  ) , LABELEC ( Tây Ban Nha ), ISKRA , L.C.O.E , LGAI ( Phòng thí nghiệm quốc tế )
